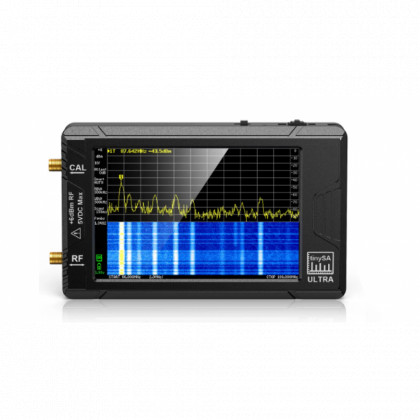

Анализатор спектра частот TinySA Ultra, 0.1 MHz - 5.3 GHz

Описание:

Анализатор спектра частот TinySA Ultra — это компактный и мощный прибор для анализа частот в широком диапазоне. Он обеспечивает точные измерения и визуализацию спектра частот, что делает его идеальным выбором для инженеров, технических специалистов и радиолюбителей.

Характеристики анализатора спектра:

• Частотный диапазон: от 100 кГц до 800 МГц в обычном режиме и до 5.3 ГГц в режиме Ultra
• Входное сопротивление: 50 Ом (когда аттенюатор включен на 10 дБ или больше)
• Аттенюатор: Регулируемый ручной или автоматический входной аттенюатор сигналов с диапазоном от 0 до 31 дБ с шагом 1 дБ
• Максимальный входной уровень: +10 дБм с выключенным аттенюатором
• Максимальный кратковременный уровень: +20 дБм с включенным аттенюатором 30 дБм
• Рекомендуемая максимальная входная мощность: +5 дБм с аттенюатором в автоматическом режиме
• Точка компрессии в 1 дБ: -1 дБм с выключенным аттенюатором
• Разрешение детектора мощности: 0.5 дБ (линейность в зависимости от частоты +/-2 дБ)
• Абсолютная точность детектора уровня мощности после калибровки: +/-2 дБ
• Встроенный УВЧ: 20 дБ LNA с уровнем шума 5 дБ
• Наименьший заметный сигнал без LNA: -102 дБм на частоте 30 МГц при полосе пропускания с разрешением 30 кГц
• Наименьший заметный сигнал с LNA: -145 дБм на частоте 30 МГц при полосе пропускания с разрешением 200 Гц
• Фазовый шум: -90 дБ/Гц на смещении 100 кГц и -120 дБ/Гц на смещении 1 МГц
• Динамический диапазон: 70 дБ при полосе пропускания с разрешением 30 кГц
• Разрешающие фильтры: 0.2, 1, 3, 10, 30, 100, 300, 600 и 850 кГц
• Разрешение сканирования: 51, 101, 145, 290 или 450 точек
• Скорость сканирования: более 1000 точек в секунду
• Выход на наушники: для прослушивания демодулированного сигнала

Характеристики генератора сигналов:

• Сигнал: Синусоидальный с уровнем гармоник менее -40 дБ в диапазоне от 100 кГц до 800 МГц
• Уровень выходного сигнала: с шагом 1 дБ в диапазоне от -113 дБм до -18 дБм
• Точность выходного уровня: +/- 2 дБ до 800 МГц в диапазоне от -72 дБм до -18 дБм, меньшая точность ниже -72 дБм, ещё меньшая точность ниже -110 дБм
• Диапазон частот: от 44 Гц до 800 МГц
• Модуляция: Отдельные настройки по модулирующему сигналу для AM и FM от 50 Гц до 5 кГц (AM) или 1 кГц (FM), или режим ГКЧ в выбранном диапазоне
• Глубина модуляции AM: от 10% до 100%
• Девиация частоты FM: от 1 кГц до 300 кГц
• Калибрующий генератор: генератор меандра с уровнем выхода -35.6 дБм. Подключается к выходу CAL. Частоты фиксированные 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц

Прочие характеристики:

• Дисплей: Сенсорный резистивный цветной дисплей диагональю 4″
• Память: Разъём для карт памяти MicroSD
• Питание: Встроенный аккумулятор ёмкостью 3000 мАч. Зарядка через разъём USB Type-C
• Материал корпуса: Пластик
• Размеры: 11.5 x 7.2 x 2.3 см
• Вес комплекта: 360 г

Комплектация:

• Векторный анализатор TinySA Ultra
• Телескопическая SMA-антенна
• Два SMA-кабеля
• Кабель USB Type-C

Анализатор спектра частот TinySA Ultra является надёжным и точным инструментом, который станет незаменимым для работы с радиочастотными сигналами.
